圓環鏈斗式提升機的特點
作者：振泰機械 發布日期：2018-05-17 點擊：0次

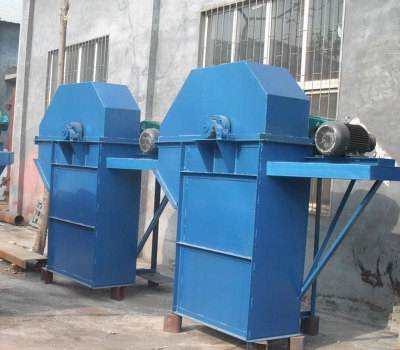

TH系列圓環鏈斗式提升機是我公司設計的新產品，本機主要參數等效或參照采用了國際先進標準。
本機適用于輸送物料堆積比重不大于1.5t/m3的粉狀、粒狀、小塊狀的無磨琢性、半磨琢性物料，物料溫度不超過250℃。
本機備有二種料斗、中深斗(ZH)型深斗(SH)型。
本機輸送量35-185m3/h，提升高度6-40m。
本機負載運行平穩，可靠拉緊裝置采用了重錘杠桿式，噪聲小。采用了可折卸鑲塊式鏈輪，便于維修和更換。
圓環鏈斗式提升機特點：
1、圓環鏈斗式提升機出料口 因制糖工業的特殊要求，圓環鏈斗式提升機上部區段的出料口為圖3所示的長方形。出料口周邊鉆有若干個螺栓孔，以便于與箱式出料筐連接，并可在出料口進行斗式提升機上部驅動裝置維修。
2、圓環鏈斗式提升機張緊裝置
采用重錘式自然張緊裝置，有別于D型、HL型圓環鏈斗式提升機的螺旋桿張緊形式，避免了繁瑣的調整過程，為防止工作中斗提機下部傳動構件晃動，在圖1所示的張緊裝置13上設有鎖緊裝置14。
3、圓環鏈斗式提升機下部區段機架
下部區段機架結構形式如圖4所示，頂部的孔1用于與機身連接板連接。導軌槽2用于下部區段鏈斗導向，導軌是由等邊角鋼拼合成形，焊于立柱3上。孔4為下部改向鏈輪滑座板連接孔。孔5用于安裝底罩。側排孔6用于重錘張緊杠桿高度調節。
4、圓環鏈斗式提升機底罩
提升機中部用角鋼2作骨架，由螺栓連接。底部圓弧板3上鉆直徑8mm的密孔形成網狀，以便于甜菜汁滲出，流入回收渣汁的溜槽。
